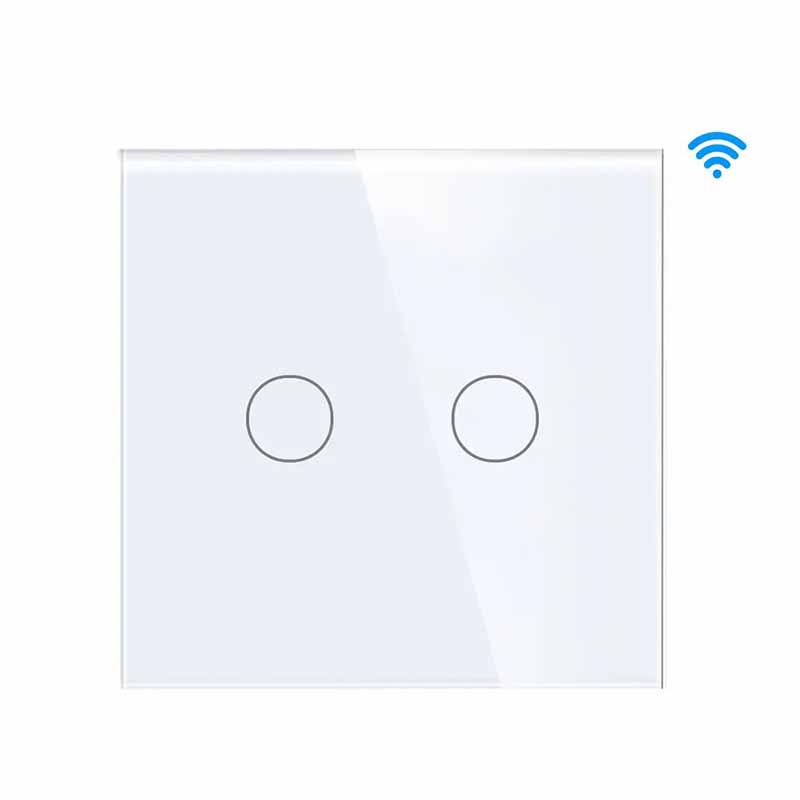

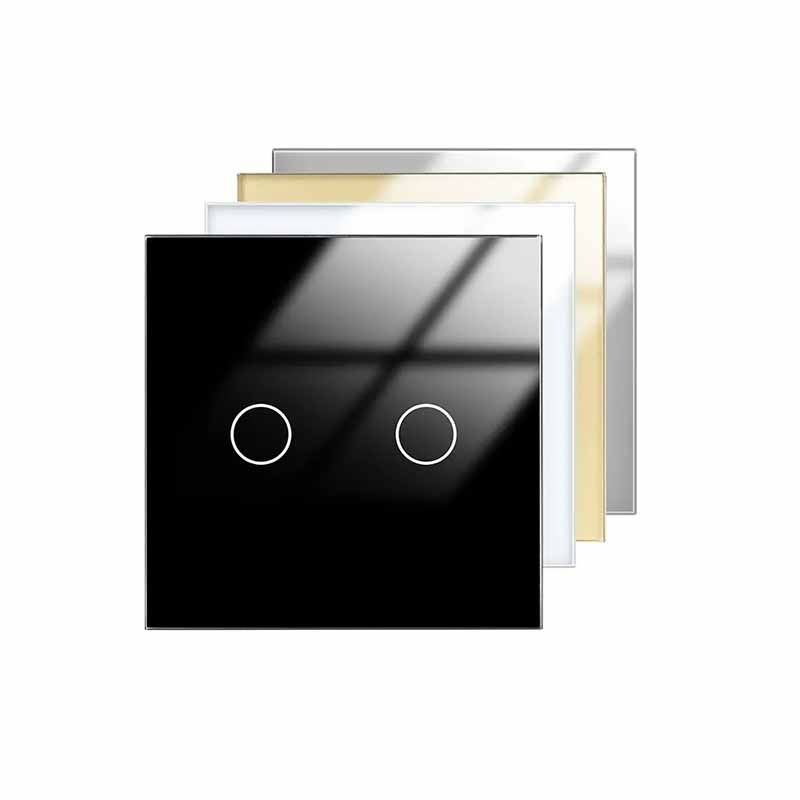

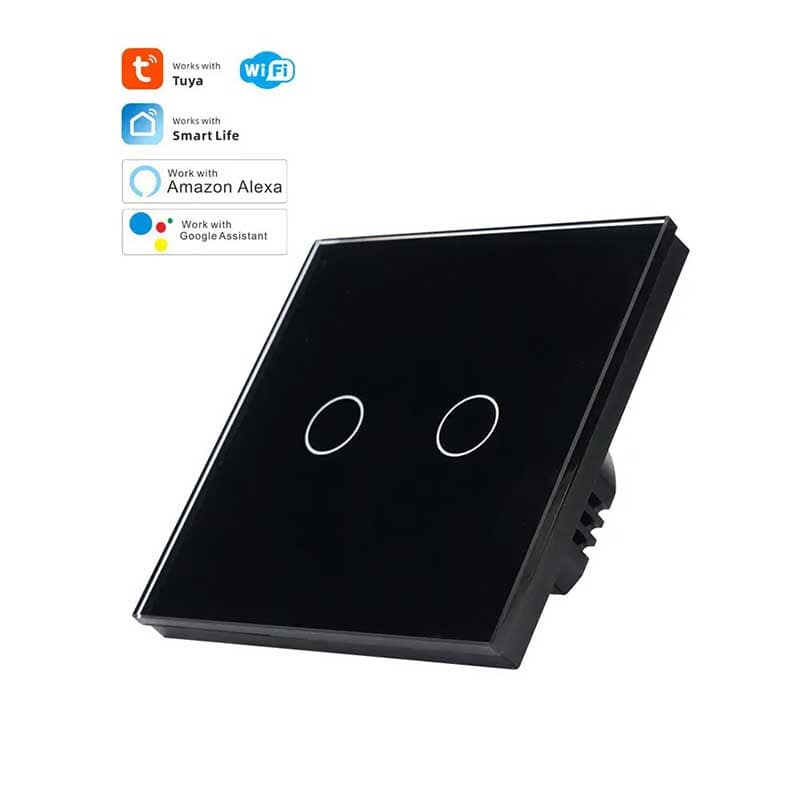

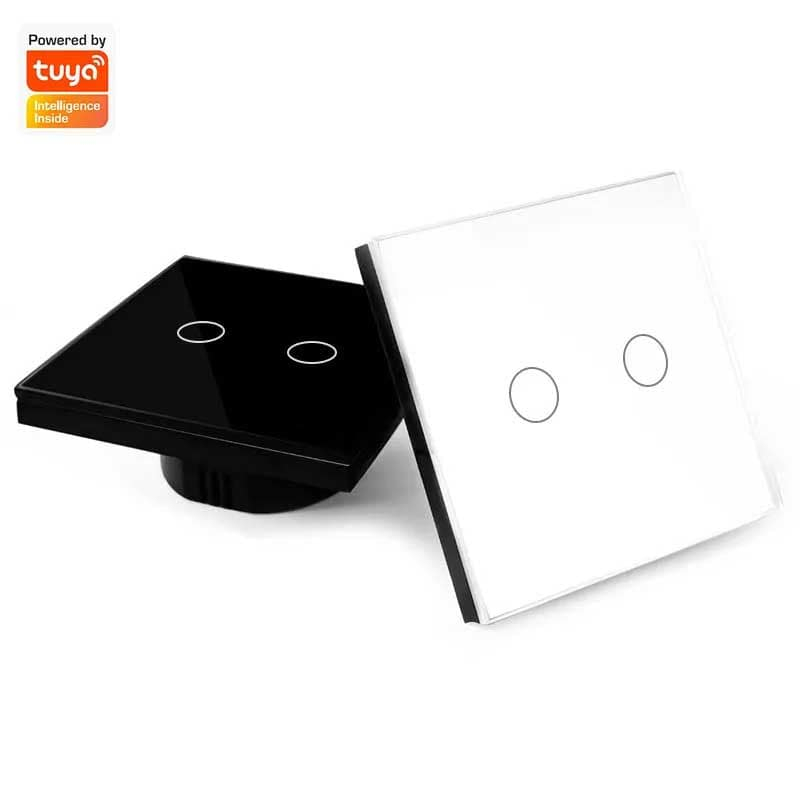

کلید لمسی هوشمند دوپل تویا مدل Smart touch switch

معرفی

ویژگی های فنی محصول :
Operational Voltage : 90-250V AC
Rated Current: 10A(Max)
Load Power: 1000W/gang
note: if it used for LED or energy saving buble, Power load should be less than 300 W/gang

روش نصب کلید لمسی هوشمند دوپل wifi تویا – tuya
اتصال فیزیکی کلید هوشمند تویا:
1.فیوز برق را قطع میکنیم.
2.کلید قدیمی را باز میکنیم.
3.از قسمت پایین سمت راست و چپ کلید هوشمند با پیچ گوشتی کمی نیرو وارد میکنیم تا قاب آن جدا شود.

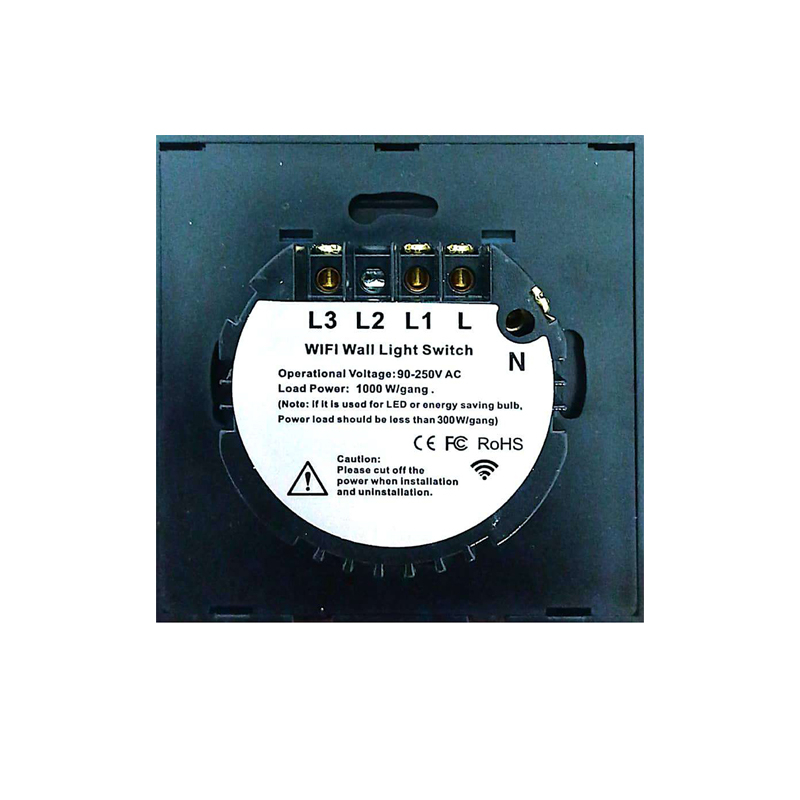

4.با توجه به نوع سیم کشی موجود در ساختمان ، سیم ها را به ترتیب زیر به کلید هوشمند متصل میکنیم:
حالت اول : سیم فاز و نول در قوطی کلید قابل مشاهده هست :
سیم فاز را به L کلید و سیم نول را به N کلید و همچنین یکی از سیم های مصرف کننده اول را به L1 و سیم دیگر را به سیم نول ساختمان متصل میکنیم (برای مصرف کننده های بعدی نیز به همین ترتیب عمل میکنیم ، یک سیم مصرف کننده را به نول و سیم دیگر را به L2 و… متصل میکنیم)
حالت دوم : سیم نول در قوطی کلید وجود ندارد:
سیم فاز را به L و یکی از سیم های مصرف کننده اول را به L1 و سیم دیگر را به سیم نول ساختمان متصل میکنیم (برای مصرف کننده های بعدی نیز به همین ترتیب عمل میکنیم ، یک سیم مصرف کننده را به نول و سیم دیگر را به L2 و… متصل میکنیم) سپس خازن زرد رنگ موجود در محصول را به دو سر مصرف کننده متصل میکنیم.
5.کلید را با پیچ به قوطی متصل میکنیم و سپس قاب کلید رو روی آن متصل میکنیم.

روش اتصال به WiFi :
1.نرم افزار tuya یا smart life را از Play store دانلود میکنیم.
2.گوشی را به وای فای متصل میکنیم.
3.وارد یکی از دو اپلیکیشن بالا میشویم و در بخش بالا سمت راست روی علامت + کلیک میکنیم و سپس Add Device را میزنیم.
4.صفحه را اسکرول میکنیم و از بخش Electrical گزینه Switch(Wi-Fi) را انتخاب میکنیم.
5.در صفحه جدید اسم وای فای و پسورد آن را وارد میکنیم.
6.یکی از پل های کلید را به دلخواه به قدری نگه میداریم که وارد فاز چشمک زدن بشود (در حین این کار کلید دوبار روشن و خاموش میشود ولی همچنان باید کلید را نگه داریم تا وارد فاز چشمک زدن بشود)
7.بعد از چشمک زدن کلید ، گزینه confirm the indicator is blinking را میزنیم و طبق سرعت چشمک کلید ، یکی از گزینه های چپ و یا راست را انتخاب میکنیم.

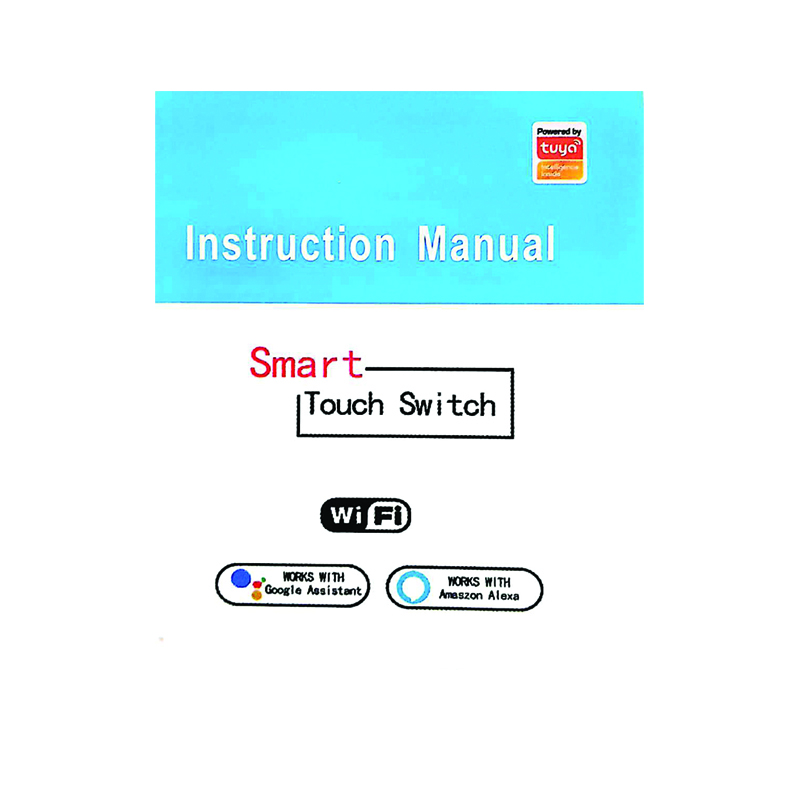

نحوه اتصال به ریموت در دفترچه راهنمای محصول میباشد
